Обследование стальных конструкций
Выявление дефектов, обмерные работы, толщинометрия, отбор образцов, определение марки стали, оценка технического состояния и несущей способности
Оценка технического состояния стальных конструкций

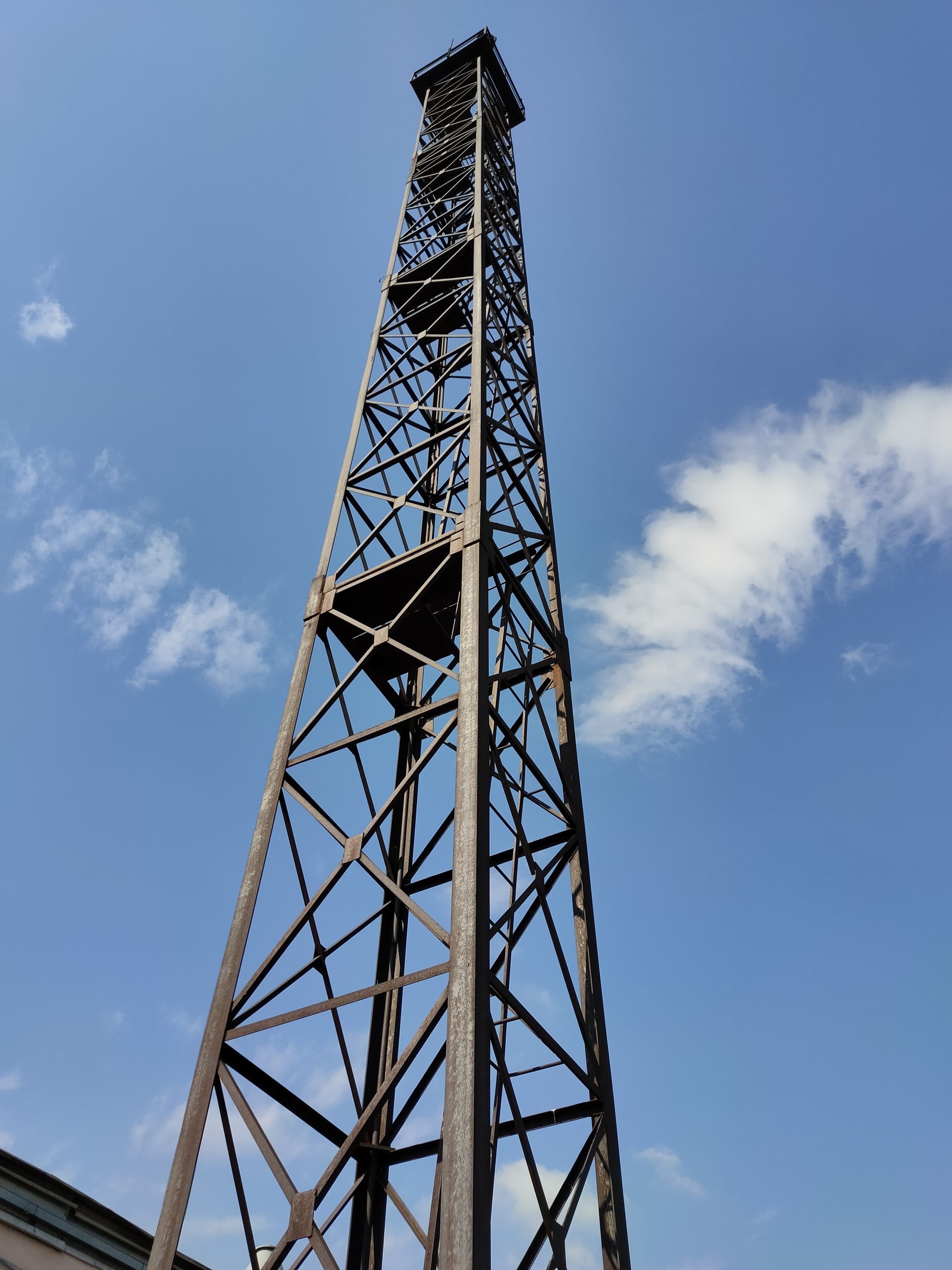

Обследование гражданских и производственных зданий со стальным каркасом, технологических трубопроводных и кабельных эстакад, антенно-мачтовых сооружений и дымовых труб выполняется согласно требованиям действующей нормативной документации:
- ГОСТ 31937-2024 “Здания и сооружения. Правила обследования и мониторинга технического состояния”;
- СП 16.13330.2017 “Стальные конструкции”;
- СП 13-102-2003 “Правила обследования несущих строительных конструкций зданий и сооружений”;
- СП 70.13330.2012 “Несущие и ограждающие конструкции”.
В процессе обследования стальных конструкций инженерами Бюро экспертизы строительных конструкций “Надёжность” выполняются:
- Визуальный осмотр конструкций на предмет наличия дефектов и повреждений, отступлений от требований проектной и нормативной документации;
- Геодезические измерения прогибов и выгибов горизонтальных конструкций (балок, ферм, связей перекрытий и покрытий), кренов колонн и рам;
- Определение марки стали неразрушающими методами контроля непосредственно на площадке или путем отбора образцов из конструкции с последующим испытанием в лаборатории;
- Измерение толщины металла, ультразвуковыми приборами контроля, высокоточными измерительными приборами;
- Определение наличия и состояния защитных покрытий при помощи магнитных измерительных приборов;
- Поверочные расчеты по результатам обследования на действующие и предполагаемые нагрузки, с учетом реальной расчетной схемы здания (сооружения) и пространственной работы конструкций.
Техническое состояние стальных конструкций определяют на основе оценки следующих
факторов:
- фактических размеров поперечных сечений, габаритов элементов конструкций и узлов (учитывают степень и характер коррозии элементов конструкций);
- наличия отклонений фактических размеров поперечных сечений стальных элементов от проектных (при наличии соответствующей документации);
- наличия и влияния дефектов и механических повреждений;
- состояния сварных, заклепочных и болтовых соединений;
- прогибов и деформаций;
- наличия и качества нанесенных защитных (в том числе огнезащитных) покрытий;
- фактических физико-механических характеристик примененной стали, ее химического состава;
- фактического пространственного положения элементов конструкций;
- отсутствия элементов;
- наличия отклонений элементов от проектного положения при наличии соответствующей документации (смещение опорных узлов ферм, взаимное смещение поясов ферм, взаимное смещение прогонов).
Дефектами и повреждениями считаются дефекты конструкций с отклонениями выше предельных и установленных. Критерии для оценки технического состояния металлических конструкций представлены ГОСТ 31937-2024.
Отбор проб для исследования свойств сталей проводят на участках конструкций, не влияющих на механическую безопасность конструкций.
По результатам обследования пораженных коррозией элементов назначаются редуцированные сечения с учетом фактических коррозионных повреждений.
Толщину элементов, поврежденных коррозией, измеряют не менее чем в трех наиболее поврежденных коррозией сечениях по длине элемента. В каждом сечении проводят не менее трех измерений.
В процессе обследования фиксируют расположение болтовых срезных и фрикционных соединений, их геометрические характеристики. Обследование соединений включает в себя: проверку метизов на соответствие стандартам, установление класса прочности болтов и гаек, наличие и комплектность шайб, проверку натяжения и мер против самоотвинчивания гаек, инструментальную проверку ширины раскрытия зазоров, качество герметизации соединений, фиксацию срыва контактной поверхности и наличия трещин.
Результаты обследования стальных конструкций
Обследование зданий и сооружений из стальных конструкций позволяет выявить возможные дефекты и повреждения, определить остаточную несущую способность или оценить возможность увеличения нагрузок.
Кроме того, обследование помогает определить необходимость проведения ремонтных работ и увеличить срок службы конструкций, привести их в соответствие требованиям действующей нормативной документации.
По результатам обследования выдается заключение о техническом состоянии здания или сооружения, содержащее категорию технического состояния, схемы расположения выявленных дефектов и повреждений, а также рекомендации по их устранению.
